Baie de brassage : composants, câblage et organisation

La baie de brassage centralise les arrivées réseau d’un bâtiment et les redistribue vers les équipements actifs. Un montage propre repose sur quatre décisions : le format du châssis, les composants embarqués, la qualité du câblage et la discipline d’organisation. Voici la méthode complète, du choix de la baie aux erreurs qui coûtent cher.

À quoi sert une baie de brassage

Le principe tient en une phrase : chaque prise murale RJ45 du bâtiment remonte vers un point de concentration unique. Les câbles y aboutissent sur un panneau de brassage, puis des cordons courts relient chaque port au switch. Le brassage désigne exactement cette souplesse : déplacer un cordon suffit pour réaffecter une prise, sans jamais toucher au câblage fixe.

L’intérêt dépasse le confort. Une infrastructure brassée sépare le câblage permanent, posé dans les murs et conçu pour durer, des équipements actifs qui se remplacent au fil des générations. Tu changes de switch sans retirer un seul câble des goulottes. La norme ANSI/TIA-568, référence mondiale du câblage structuré, repose entièrement sur cette séparation entre lien permanent et cordons de brassage.

Concrètement, une entreprise sans baie accumule les switchs posés sur des meubles, les câbles qui serpentent dans les couloirs et les pannes impossibles à diagnostiquer. Le point de concentration règle les trois problèmes d’un coup : le réseau devient visible, accessible et documentable au même endroit. Cette fiabilité conditionne tout le reste, y compris les outils collaboratifs à distance dont chaque visioconférence dépend de la stabilité du lien.

Choisir le format : largeur, hauteur en U, profondeur

Le standard s’impose de lui-même : le format 19 pouces, soit 482,6 mm entre rails de montage, défini par la norme EIA-310 et repris en Europe par la norme EN 60297. Tout équipement rackable du marché respecte cette cote, et la hauteur se compte en unités de 44,45 mm, le fameux « U ». Avant d’arrêter un modèle, compare les cotes réelles des châssis entre fabricants : les guides techniques d’Azenn Connect documentent ces contraintes de dimensionnement et de compatibilité, un passage utile quand un switch profond refuse d’entrer dans un coffret mural annoncé compatible.

Trois questions déterminent ensuite la taille :

• La hauteur. Additionne les U de chaque équipement prévu, puis double le total pour la réserve. Un coffret 6U dépanne un logement, une baie 12U couvre un petit bureau, une 24U ou une 42U s’adresse aux structures multi-étages.
• La profondeur. Les fabricants déclinent leurs châssis de 450 à 1 000 mm. Le brassage pur se contente de 450 mm ; un switch d’entreprise ou un onduleur rackable réclame 600 à 800 mm, câbles compris.
• Mural ou sur pieds. Un rack mural se fixe dans un local exigu et suffit jusqu’à une quinzaine de U. Au-delà, une baie sur pieds ou sur roulettes s’impose, idéalement avec une porte arrière pour la maintenance.

Dernier critère, souvent négligé : la porte avant. Le verre trempé flatte l’œil, la porte micro-perforée ventile mieux. Dans un local non climatisé, la seconde gagne à tous les coups.

Les composants indispensables

De haut en bas, une baie bien pensée embarque toujours les mêmes familles d’équipements. La liste type pour un bureau :

• Panneau de brassage : il termine le câblage fixe, généralement 24 ports en 1U. Chaque câble mural y est raccordé une fois pour toutes, port par port.
• Passe-câbles horizontal : un bandeau guide-câbles sous chaque panneau et chaque switch. C’est lui qui transforme un plat de spaghettis en façade lisible.
• Switch : le cœur actif. Version manageable dès que le réseau dépasse une dizaine de postes, pour créer des VLAN et prioriser les flux.
• Tiroir optique : indispensable si la fibre arrive dans la baie ou relie plusieurs étages. Il protège les soudures et love les surlongueurs.
• Onduleur rackable : il encaisse les microcoupures et protège les équipements des surtensions.
• Bandeau de prises (PDU) : une rampe rackable dédiée, alimentée par l’onduleur, plutôt qu’une multiprise domestique posée au fond.
• Tablette ou étagère : pour les éléments non rackables comme la box opérateur ou un NAS compact.

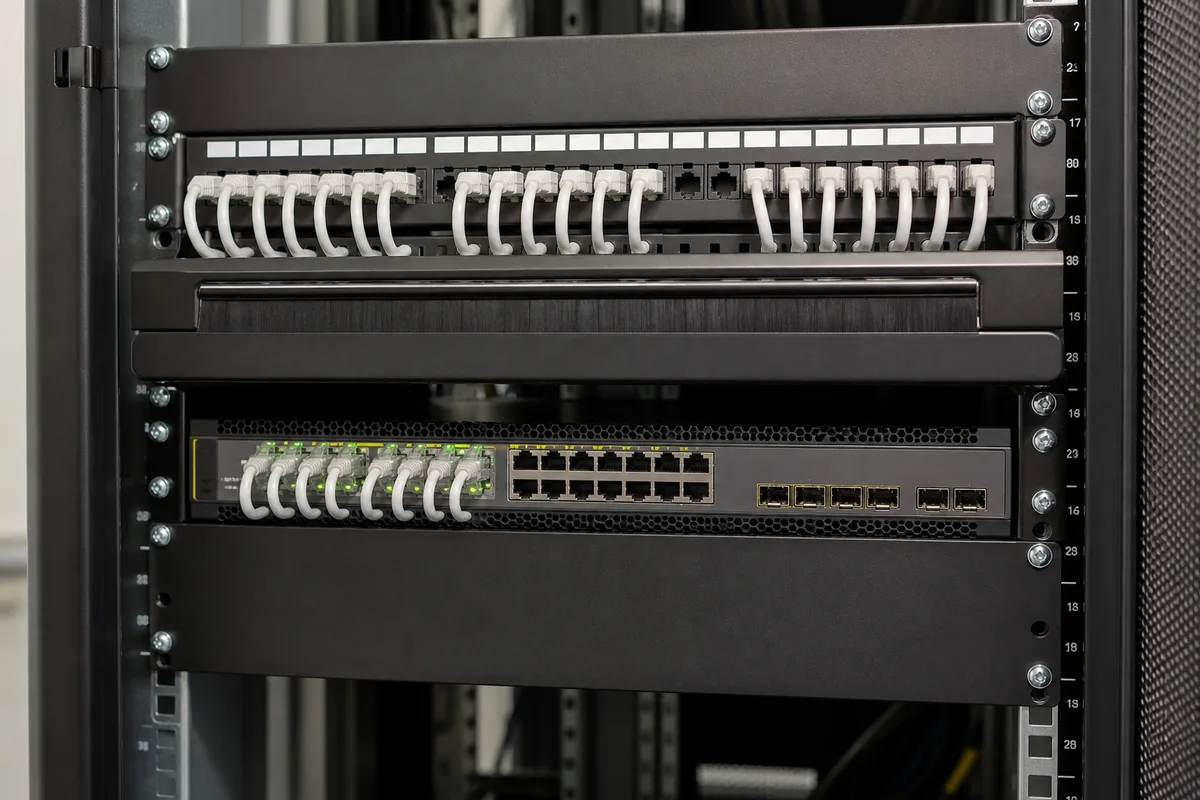

L’ordre d’empilement suit une logique d’alternance : un panneau, son passe-câbles, le switch associé, puis le bloc suivant. Les cordons descendent ainsi verticalement sur quelques centimètres au lieu de traverser toute la façade. Garde un U libre entre les équipements qui chauffent, l’onduleur en particulier.

Quel câble pour une baie de brassage

Le choix de la catégorie engage l’installation pour longtemps, puisque le câblage fixe survit à plusieurs générations de switchs. D’après la norme ANSI/TIA-568, la catégorie 6 assure 1 Gbit/s sur 100 mètres mais plafonne à 55 mètres dès qu’un lien passe en 10 Gbit/s. La catégorie 6A, spécifiée jusqu’à 500 MHz, maintient le 10 Gbit/s sur la distance complète : 90 mètres de lien permanent, plus 10 mètres de cordons aux deux extrémités.

Pour une installation neuve, la question est vite tranchée. Le surcoût de la 6A à la pose reste marginal face au prix d’un recâblage complet dans cinq ans. En environnement électriquement perturbé, atelier ou local traversé de courant fort, préfère un câble écranté F/UTP au câble non blindé, avec une mise à la terre soignée côté baie.

Reste la règle que tous les installateurs pressés enfreignent : le rayon de courbure. La norme ANSI/TIA-568 impose un rayon minimal de quatre fois le diamètre du câble, pendant la pose et après. Un câble plié à angle droit derrière un panneau dégrade ses performances de façon invisible : le lien monte, mais négocie plus bas ou multiplie les erreurs de trame.

Côté cordons de brassage, vise systématiquement des cordons courts : 0,3 à 0,5 mètre pour relier des équipements adjacents. Les cordons de 2 mètres achetés par lot finissent en nœuds inextricables.

Où installer la baie

Le placard à balais reconverti reste l’erreur la plus fréquente. Un emplacement correct combine cinq conditions : de l’air, de la propreté, du courant, de l’accès et de la sécurité.

La température d’abord. La recommandation ASHRAE, référence des salles informatiques, vise 18 à 27 °C en entrée d’air des équipements, avec une humidité relative plafonnée à 60 %. Un local qui monte à 35 °C l’été raccourcit la durée de vie des alimentations et provoque des redémarrages aléatoires, les pannes les plus pénibles à tracer.

Le reste suit le bon sens :

• une alimentation électrique dédiée, sur son propre disjoncteur, plutôt qu’une prise partagée avec la machine à café ;
• un dégagement suffisant pour ouvrir les portes avant et arrière ;
• pas de stockage de cartons ni de produits d’entretien dans le même réduit, la poussière encrasse les ventilateurs ;
• une porte qui ferme à clé, car l’accès physique à la baie donne accès à tout le réseau.

Ce dernier point relève autant de la sûreté que de l’informatique : les bonnes pratiques de protection des données en entreprise commencent par un local technique verrouillé. Pense aussi au bruit : ventilateurs de switchs et onduleur produisent un fond sonore continu, à éloigner des bureaux.

Câbler la baie dans le bon ordre

La différence entre une baie propre et un chantier permanent se joue à la méthode. La séquence éprouvée :

1. Fixer le châssis. Au mur avec des fixations adaptées au support, ou au sol parfaitement de niveau. Une baie qui penche complique tous les rackages suivants.
2. Tirer les câbles fixes. Arrivée par le haut ou par le bas selon le local, avec 2 à 3 mètres de surlongueur lovés proprement pour les reprises futures.

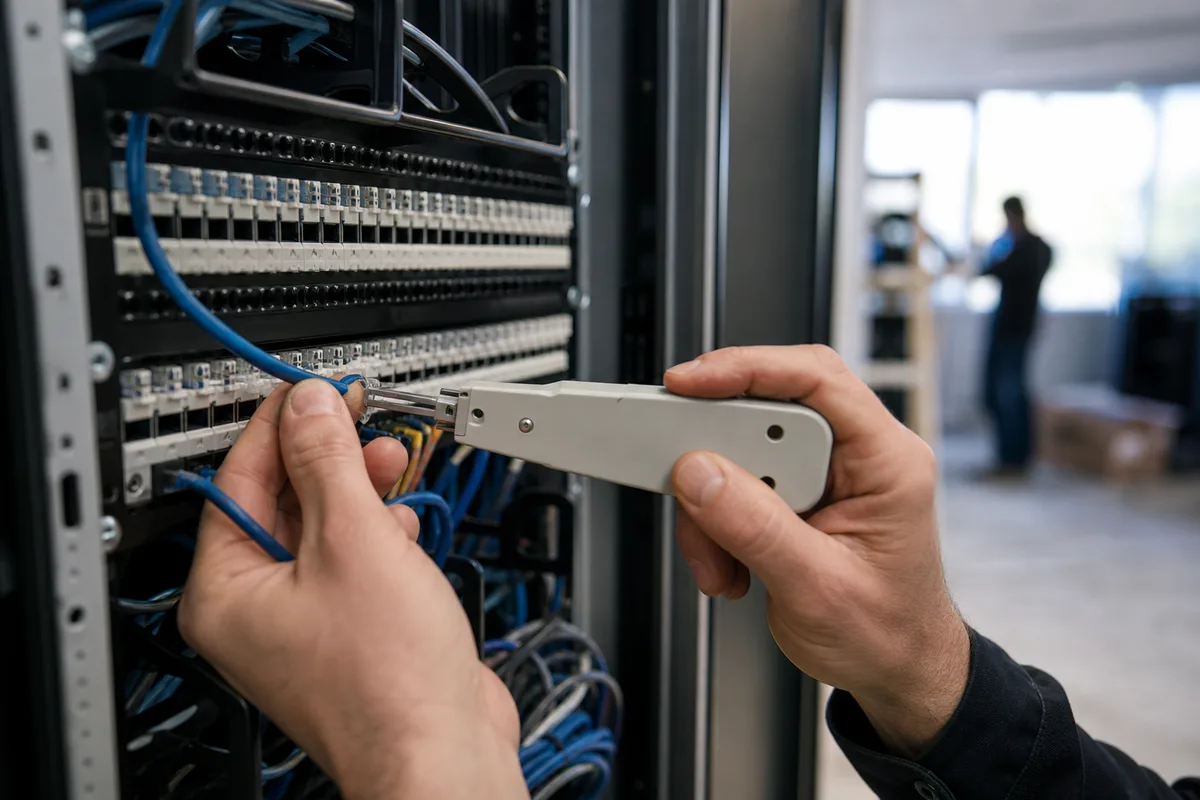

3. Raccorder les panneaux. Choisis un schéma de câblage, T568A ou T568B, les deux conventions décrites par la norme ANSI/TIA-568, et applique le même partout : panneaux, prises murales, réparations. Le panachage des deux schémas sur un même lien le rend inutilisable.
4. Tester avant de brasser. Chaque lien se vérifie au testeur, idéalement au certificateur, avant l’installation des équipements actifs. Un défaut de raccordement se corrige en deux minutes à ce stade, en deux heures une fois la baie remplie.
5. Racker les actifs. Switch, onduleur, PDU, en respectant l’alternance panneau-guide-switch décrite plus haut.
6. Brasser. Cordons courts, cheminement par les passe-câbles, jamais en diagonale devant les ports.
7. Étiqueter et photographier. Tout de suite, pas « plus tard ». Une photo de la façade terminée sert de référence lors du moindre doute.

Organiser et étiqueter pour rester maintenable

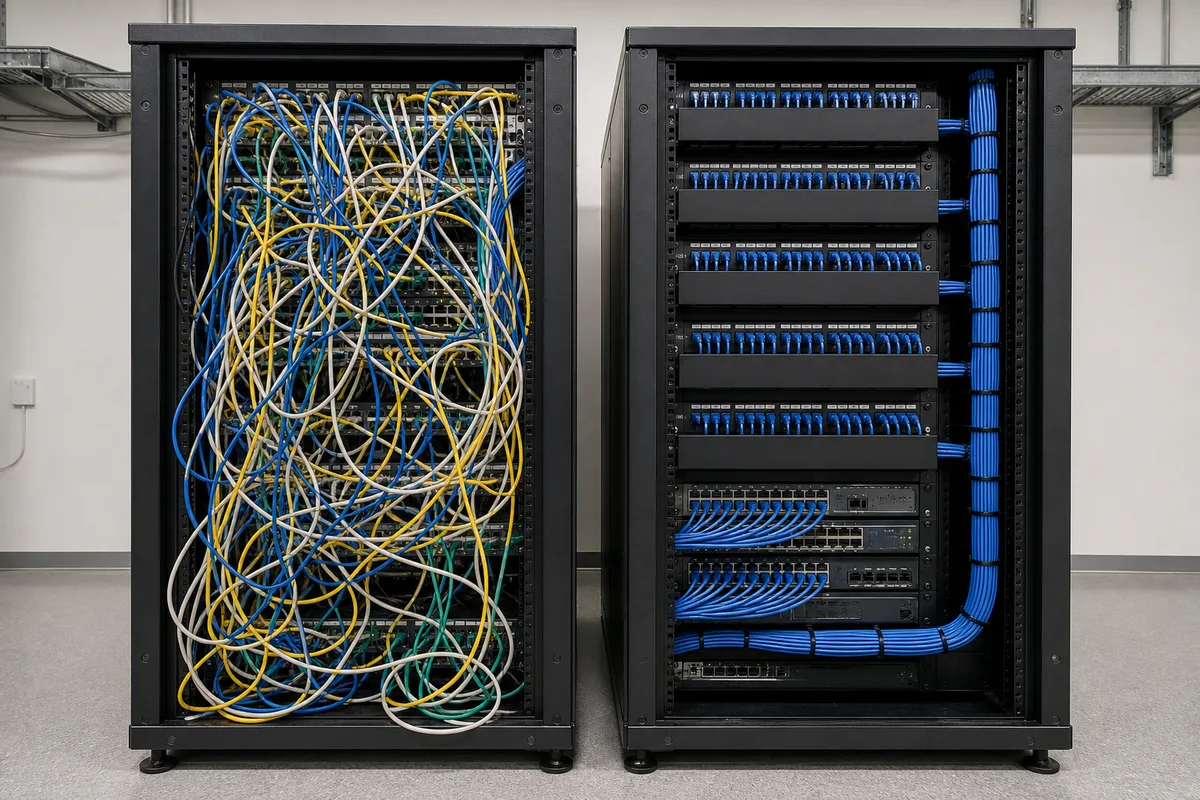

Une baie se juge six mois après le montage. Sans discipline, la première intervention urgente laisse un cordon en travers, la deuxième en laisse trois, et la façade redevient illisible en un trimestre.

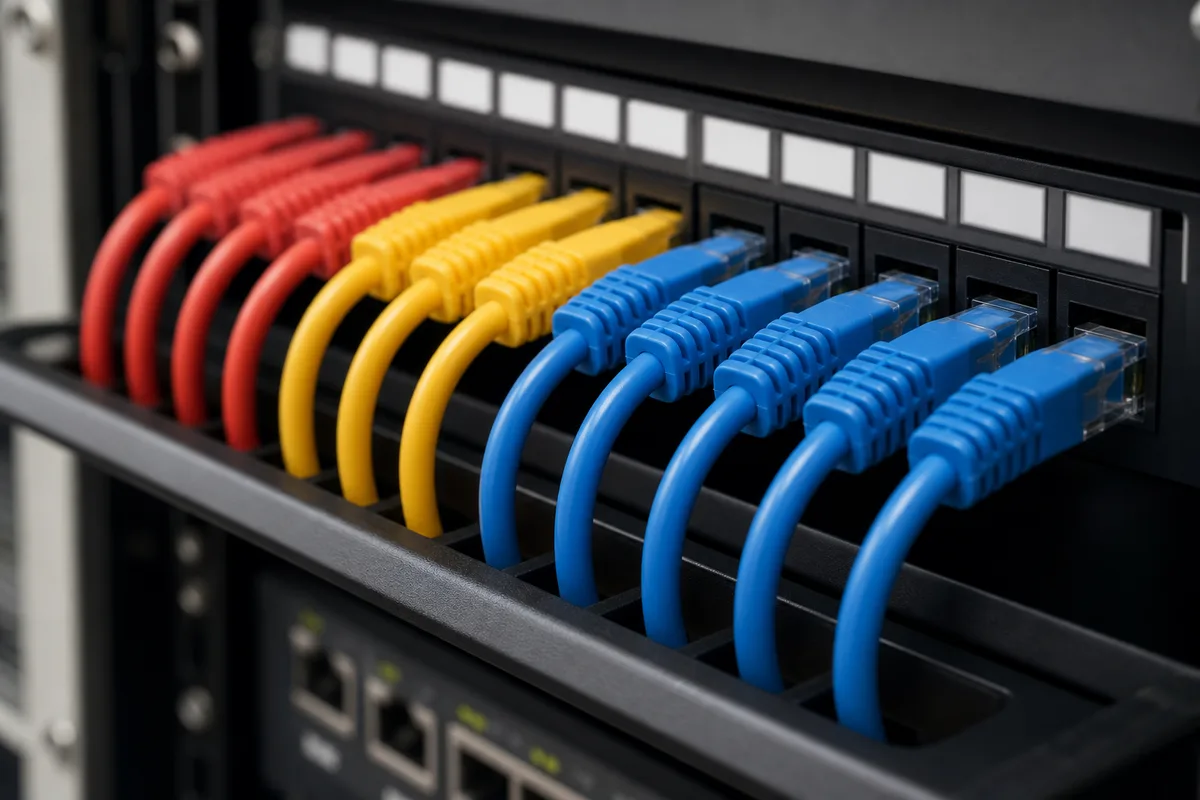

Le code couleur constitue la première défense. Attribue une couleur de cordon par usage : une pour les postes de travail, une pour la téléphonie IP, une pour les liens entre switchs, une pour les équipements sensibles. N’importe qui identifie alors un flux d’un coup d’œil, sans consulter le moindre document.

L’étiquetage complète le dispositif. Chaque câble fixe porte un identifiant aux deux extrémités, construit sur une nomenclature stable du type étage-pièce-prise : « 1-B04-P2 » se retrouve sur la prise murale et sur le port du panneau. Les étiqueteuses thermiques produisent des marquages qui tiennent des années, contrairement au ruban adhésif griffonné.

Reste la documentation. Un simple tableau de brassage, tenu à jour à chaque modification, recense quel port du panneau alimente quelle prise et quel équipement s’y connecte. La logique rejoint celle d’un outil de monitoring appliquée au câblage : savoir en permanence ce qui tourne, où, et depuis quand. Range une copie imprimée dans la baie elle-même, le jour où le serveur de fichiers tombe, le document en ligne tombe avec lui.

Les erreurs qui ruinent une installation

Certains ratages reviennent sur presque tous les chantiers repris. La liste noire :

• des cordons de 2 ou 3 mètres pour relier deux équipements distants de 10 cm, source principale du chaos en façade ;
• des colliers plastique serrés à bloc, qui écrasent les paires torsadées et dégradent le signal, le velcro fait le même travail sans dommage ;
• le rayon de courbure ignoré derrière les panneaux, invisible mais mesurable au certificateur ;
• courant fort et courant faible dans la même goulotte, un brouillage garanti sur les liens non blindés ;
• aucune étiquette, chaque intervention démarre alors par vingt minutes de suivi de câble à la main ;
• une baie dimensionnée au plus juste, pleine dès le premier jour, sans un U libre pour l’équipement suivant ;
• la ventilation oubliée, portes pleines fermées sur un local sans extraction ;
• zéro documentation, le savoir réside dans la tête du prestataire parti depuis deux ans.

Aucune de ces erreurs ne coûte cher à éviter au montage. Toutes coûtent cher à corriger après coup, car la correction impose de débrasser une baie en production.

Répartir le budget au bon endroit

À l’achat, le châssis attire toute l’attention. Il représente pourtant la part la plus faible du coût total d’une installation soignée. Le vrai poste de dépense se cache dans le câblage fixe et sa pose : tirage des câbles, raccordement des prises et des panneaux, tests de chaque lien. Un chantier de câblage sérieux se paie une fois ; un chantier bâclé se paie deux fois, la reprise en production coûtant bien davantage que la pose initiale.

Le prix d’un châssis varie selon des critères concrets :

• la hauteur en U et la profondeur, qui conditionnent la quantité de tôle et la rigidité ;
• la charge admissible, un modèle prévu pour des serveurs lourds embarque des montants renforcés ;
• la qualité des rails, réglables en profondeur sur les bonnes séries ;
• les accessoires livrés d’origine : ventilation, bandeau de prises, kit de mise à la terre, pieds réglables.

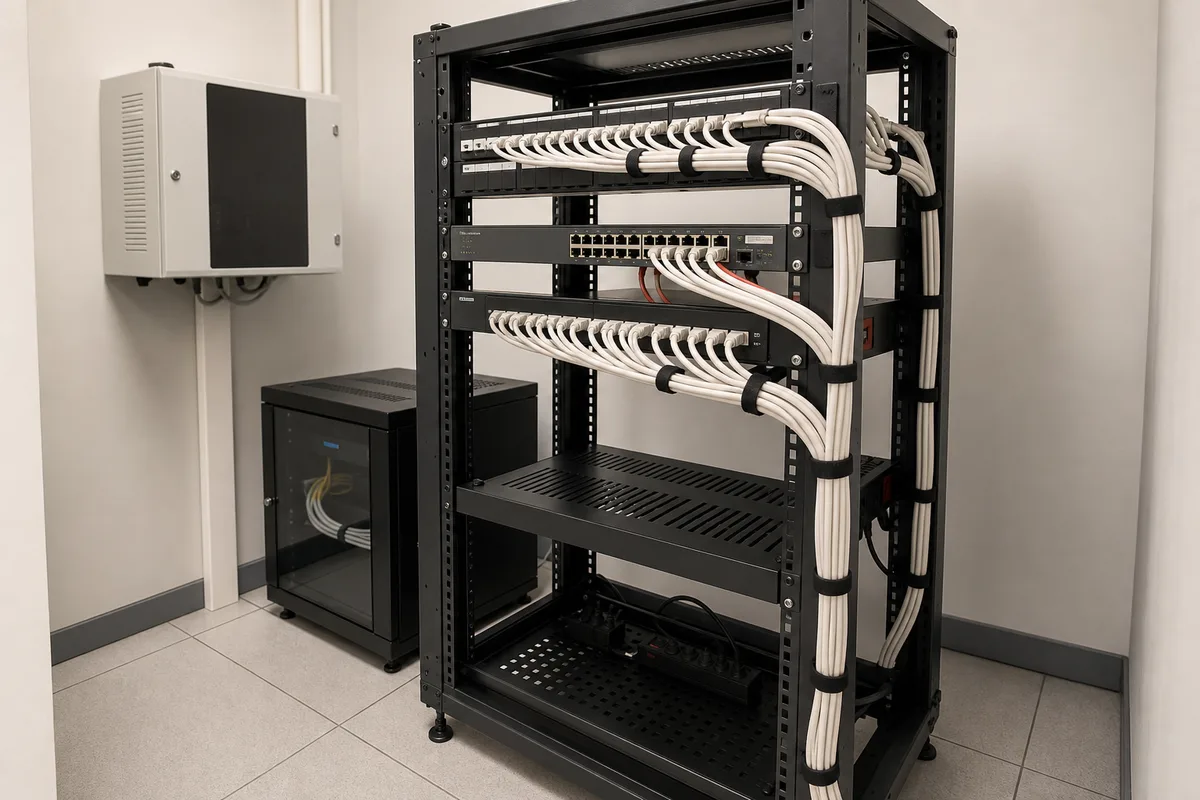

Deux pistes d’économie tiennent la route. Le rack à cadre ouvert d’abord, sans portes ni panneaux latéraux : réservé aux locaux techniques déjà fermés et propres, il coûte moins cher, ventile mieux et simplifie chaque intervention. Le marché de l’occasion ensuite. Une baie reste un meuble métallique sans électronique embarquée ; un châssis d’occasion en bon état rend exactement le même service qu’un neuf.

À l’inverse, trois postes ne supportent pas la sous-qualité. Les cordons de brassage premier prix génèrent des pannes intermittentes, les plus longues à diagnostiquer. Le panneau d’entrée de gamme fatigue ses connecteurs au fil des rebranchages. Et l’onduleur sous-dimensionné lâche précisément le jour où le réseau a besoin de lui.

Anticiper : PoE, fibre et montée en charge

Une baie se dimensionne pour les usages de demain. Trois évolutions méritent d’être anticipées dès le montage.

L’alimentation par le câble réseau d’abord. Bornes wifi, caméras, téléphones IP : de plus en plus d’équipements se nourrissent directement du switch PoE. La norme IEEE 802.3bt, publiée en 2018, monte à 90 W injectés par port en type 4, dont 71,3 W réellement disponibles pour l’équipement alimenté, le reste se dissipe dans le câble. Deux conséquences directes : le switch PoE chauffe davantage, la ventilation de la baie doit suivre, et l’onduleur se dimensionne en incluant cette puissance transportée.

La fibre ensuite. Même sans besoin immédiat, réserve l’emplacement d’un tiroir optique 1U et un fourreau disponible vers les autres locaux techniques. Les liaisons entre étages passent tôt ou tard en optique, autant l’avoir prévu.

La croissance enfin. Chaque projet de transformation numérique ajoute des équipements au réseau : visioconférence, contrôle d’accès, capteurs, sauvegarde locale. Une baie remplie à 50 % au montage absorbe ces ajouts pendant des années ; une baie pleine impose un second châssis et une extension de câblage bien plus coûteuse.

Prochaine étape : inventorie tes prises réseau existantes, mesure la plus longue liaison à couvrir, et pose ce cahier des charges sur les trois critères vus plus haut, hauteur en U, profondeur, catégorie de câble. Le choix du châssis en découle presque mécaniquement.
