Onduleur informatique : les trois topologies de la norme, le calcul de la puissance en VA, l'autonomie utile et l'entretien des batteries.
Un onduleur maintient l’alimentation électrique des équipements informatiques pendant une coupure et filtre les défauts du réseau le reste du temps. Trois décisions le définissent : la topologie, qui fixe le niveau de protection, la puissance exprimée en volt-ampères, et l’autonomie, calculée pour éteindre proprement les machines plutôt que pour travailler des heures.
Ce qu’un onduleur corrige, la coupure mise à part
La panne franche reste l’événement visible, celui qui plonge le bureau dans le noir. Elle représente pourtant une minorité des perturbations qui abîment le matériel informatique.
La norme NF EN 50160 décrit les caractéristiques de la tension délivrée par les réseaux publics de distribution. Elle définit le creux de tension comme une baisse d’au moins 10 % de la tension nominale, et précise que sa fréquence annuelle varie fortement selon le type de réseau et le point d’observation, avec une répartition très irrégulière au fil de l’année. Autrement dit, deux entreprises situées à quelques kilomètres l’une de l’autre ne subissent pas du tout les mêmes contraintes.
Les chiffres de qualité de fourniture donnent l’ordre de grandeur. Dans sa délibération de juin 2024 sur l’évolution du tarif d’utilisation des réseaux publics, la Commission de régulation de l’énergie relève pour Enedis un temps de coupure moyen annuel de 72,9 minutes par client du marché de masse en 2023, au-dessus de l’objectif de 62 minutes fixé au gestionnaire. Cette moyenne nationale lisse des écarts considérables entre une zone urbaine dense et une antenne rurale en bout de ligne.
Quatre phénomènes justifient l’équipement, et la coupure n’arrive qu’en quatrième position par fréquence : les microcoupures de quelques dizaines de millisecondes, invisibles à l’œil mais suffisantes pour redémarrer un switch, les creux de tension provoqués par un défaut sur le réseau ou par le démarrage d’une machine voisine, les surtensions transitoires liées à la foudre ou à des manœuvres, et la coupure longue.
Trois topologies, et ce que la norme en dit
La norme internationale IEC 62040-3 classe les onduleurs selon trois critères successifs. Le premier décrit la dépendance de la sortie vis-à-vis de l’entrée, le deuxième la forme d’onde produite en fonctionnement normal et sur batterie, le troisième les tolérances dynamiques de la tension de sortie. Ce premier critère produit les trois sigles que vous lirez sur les fiches techniques.
| Classe | Principe de fonctionnement | Terrain naturel |
|---|---|---|
| VFD | La sortie suit l’entrée en tension et en fréquence, bascule sur batterie en quelques millisecondes | Poste de travail isolé, caisse, petit équipement |
| VI | La tension est régulée sans recours à la batterie, la fréquence suit l’entrée | Bureau, petite baie réseau, réseau globalement sain |
| VFI | La charge est alimentée en permanence à travers le convertisseur, sortie découplée de l’entrée | Serveur de production, stockage, site à alimentation instable |
Le sigle VFD désigne le modèle d’attente classique, le moins cher, qui laisse passer les variations lentes et impose un court temps de transfert. La classe intermédiaire corrige les fluctuations de tension par un régulateur automatique, ce qui épargne les cycles de batterie sur un réseau qui bouge sans jamais s’effondrer. Le sigle VFI correspond à la double conversion : la tension d’entrée est redressée puis reconstruite, la charge ne voit jamais le réseau directement, et le temps de transfert disparaît.
Un second point mérite attention sur les modèles d’entrée de gamme. La forme d’onde restituée sur batterie n’est pas toujours sinusoïdale, et cette approximation se marie mal avec les alimentations à correction active du facteur de puissance qui équipent les serveurs et les postes récents. Le symptôme se reconnaît sans instrument : l’équipement s’éteint ou siffle au moment précis de la bascule sur batterie, alors que tout fonctionne sur le secteur.
Calculer la puissance sans se tromper d’unité
L’erreur d’achat la plus fréquente tient à une confusion d’unité, entretenue par les emballages qui affichent le chiffre le plus flatteur.
Des volt-ampères, des watts, et l’écart entre les deux
Les volt-ampères mesurent la puissance apparente, celle que l’appareil doit transporter. Les watts mesurent la puissance active, celle réellement consommée pour produire un travail. Le rapport entre les deux porte le nom de facteur de puissance, et la relation tient en une opération : watts égale volt-ampères multipliés par ce facteur.
Les valeurs annoncées par les fabricants s’échelonnent le plus souvent de 0,6 à 0,9 selon les gammes. Un modèle vendu pour 3 000 VA avec un facteur de 0,8 ne délivre donc que 2 400 W. Comparer deux appareils sur leurs seuls volt-ampères revient à comparer deux véhicules sur la taille de leur réservoir.
Côté charge, additionner les puissances imprimées sur les blocs d’alimentation conduit systématiquement à surdimensionner. Ces valeurs correspondent à un maximum théorique que les machines n’atteignent jamais en usage courant. Un wattmètre placé en amont pendant une journée ouvrée donne la consommation réelle, généralement inférieure de moitié à la somme théorique.
La charge que tout le monde oublie
Le switch mérite un calcul à part, parce qu’il ne consomme pas seulement pour lui-même. Dès qu’il alimente des bornes wifi, des caméras ou des téléphones par le câble réseau, il transporte leur consommation. La norme IEEE 802.3bt, publiée en 2018, autorise jusqu’à 90 W injectés par port en type 4. Trois bornes et une dizaine de téléphones ajoutent plusieurs centaines de watts au bilan, et cette puissance sort de l’onduleur.
Ajoutez ensuite 20 à 30 % de réserve au-dessus de la charge mesurée. Cette marge absorbe les pointes de démarrage, autorise un ajout d’équipement sans repartir en achat, et évite de faire fonctionner l’appareil en permanence près de sa limite, situation qui échauffe l’électronique et raccourcit tout.
Trois charges n’ont rien à faire sur un onduleur informatique : l’imprimante laser, dont le four appelle un courant considérable à chaque impression, tout appareil de chauffage, et les outils à moteur. Une seule de ces prises fait basculer l’appareil en surcharge au pire moment.
L’autonomie se calcule pour éteindre, pas pour travailler
Beaucoup d’acheteurs cherchent l’autonomie la plus longue possible. La bonne question porte plutôt sur ce que vous voulez faire de ces minutes.
L’autonomie ne varie pas proportionnellement à la charge. Diviser la charge par deux augmente la durée bien au-delà du double, et l’inverse est vrai : un appareil chargé à 90 % de sa capacité tient une fraction du temps annoncé pour une demi-charge. Les abaques des fabricants donnent toujours plusieurs points de mesure, jamais un chiffre unique.
Deux objectifs distincts commandent le dimensionnement. Le premier consiste à traverser les coupures brèves sans que rien ne s’arrête, et cinq à dix minutes y suffisent largement au vu de la durée des incidents courants. Le second consiste à éteindre proprement ce qui ne supporte pas l’arrêt brutal, bases de données et machines virtuelles en tête.
Cette autonomie utile se chronomètre au lieu de s’estimer. Lancez une extinction complète de votre hyperviseur un soir de faible activité, montre en main. Le résultat surprend souvent : entre la commande d’arrêt, la migration ou la mise en pause des machines virtuelles, la fermeture des bases et l’arrêt du stockage, la séquence dépasse fréquemment les cinq minutes théoriques. Votre autonomie cible vaut ce temps mesuré, augmenté d’une marge de sécurité.
Au-delà de trente minutes, l’équation économique change. Empiler des coffrets de batteries coûte plus cher, occupe de la place et impose un remplacement périodique. Un groupe électrogène prend le relais dans de bien meilleures conditions, l’onduleur servant alors à couvrir les quelques dizaines de secondes de son démarrage. Ce choix se tranche dans le cadre du plan de continuité d’activité, là où sont fixés les délais d’interruption admissibles.
Les batteries, la dépense que personne n’anticipe

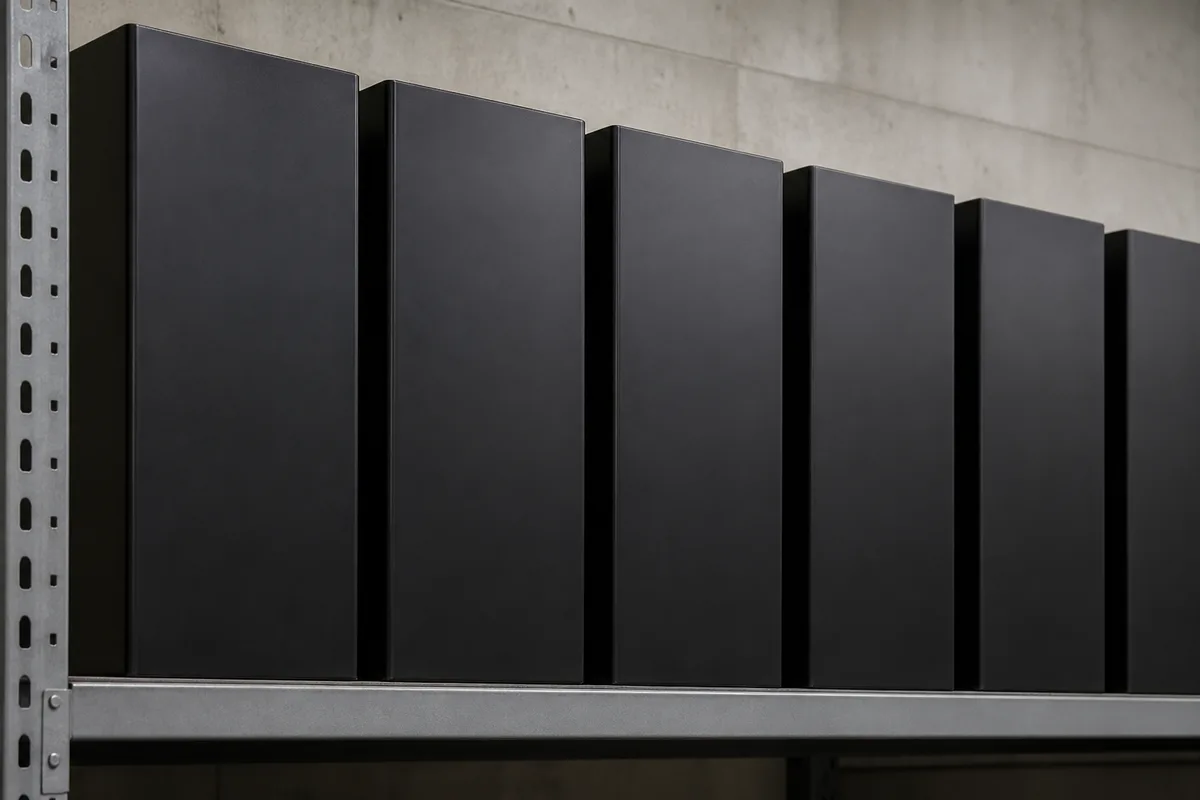

L’onduleur s’achète une fois, ses batteries se rachètent plusieurs fois. Ce poste pèse lourd sur la durée et disparaît pourtant de la plupart des comparatifs.
Schneider Electric annonce pour ses onduleurs à batteries plomb étanches une durée de vie prévisionnelle de 3 à 5 ans dans les conditions d’exploitation recommandées. Cette fourchette suppose une température de fonctionnement comprise entre 20 et 25 °C. Au-delà, la règle d’Arrhenius s’applique avec une brutalité constante : chaque tranche de 10 °C supplémentaire divise par deux la durée de vie de service.
La température ambiante devient donc le premier levier d’entretien, avant toute autre considération. Un coffret d’onduleur fonctionne plusieurs degrés au-dessus de la température de la pièce, ce qui suffit à transformer une durée de vie confortable en remplacement anticipé. Trois gestes suffisent à protéger l’investissement : éloigner l’appareil des sources de chaleur, ventiler réellement le local technique, et laisser un espace libre au-dessus et en dessous plutôt que de coincer le boîtier entre deux équipements chauds.
Le test de décharge reste la seule preuve de capacité. L’autotest interne vérifie la présence des batteries et leur tension, pas leur aptitude à tenir la charge pendant dix minutes. Une fois par an, coupez volontairement l’alimentation d’entrée sur charge réelle, hors heures ouvrées, et chronométrez. Comparez au premier essai réalisé à la mise en service : une autonomie tombée de moitié annonce un remplacement dans l’année.
Les modèles à batteries lithium-fer-phosphate changent l’arbitrage. Prix d’achat plus élevé, mais durée de vie nettement supérieure, meilleure tolérance à la chaleur et poids réduit. Sur une durée de détention longue, le calcul penche souvent de leur côté une fois intégrés les remplacements évités et les interventions de maintenance associées.
La sortie des batteries usagées obéit enfin à une filière dédiée, distincte des ordures ordinaires. Elles se traitent avec la même rigueur documentaire que le reste des équipements, comme le décrit la méthode de gestion de parc informatique : justificatif de reprise conservé, ligne d’inventaire mise à jour.
Le logiciel d’arrêt, moitié invisible du dispositif
Un onduleur sans liaison de communication protège pendant la durée de sa batterie, puis coupe net. Le résultat ressemble alors exactement à ce que vous cherchiez à éviter, avec un délai supplémentaire.
La liaison passe par un câble USB vers une machine unique, ou par une carte réseau qui rend l’appareil visible depuis n’importe quel serveur. Un agent installé sur chaque machine reçoit l’information et déclenche la séquence. En configuration réseau, une machine joue le rôle de maître, les autres celui de clients, et l’ordre d’extinction se programme poste par poste.
L’arrêt propre repose sur trois réglages souvent laissés par défaut. Le seuil de déclenchement, exprimé en minutes d’autonomie restante plutôt qu’en pourcentage de batterie, garantit que la séquence démarre avec le temps nécessaire. L’ordre d’extinction traite d’abord les postes de travail, ensuite les serveurs applicatifs, enfin le stockage et l’hyperviseur. Le redémarrage automatique au retour du secteur évite qu’une coupure du vendredi soir se solde par une reprise le lundi matin.
Testez cette chaîne en débranchant physiquement l’onduleur, une fois par an, dans la même fenêtre que l’essai de décharge. Le mode de défaillance le plus courant tient à un agent installé puis oublié, devenu muet après une mise à niveau du système d’exploitation. Personne ne s’en aperçoit tant que la coupure n’arrive pas.
La carte réseau de l’onduleur constitue enfin un équipement administrable à part entière, avec ses identifiants d’usine et son micrologiciel. Elle relève du même socle que le reste des équipements décrits dans notre guide de cybersécurité pour les PME : mot de passe changé, accès restreint, mises à jour suivies.
Poser l’appareil au bon endroit

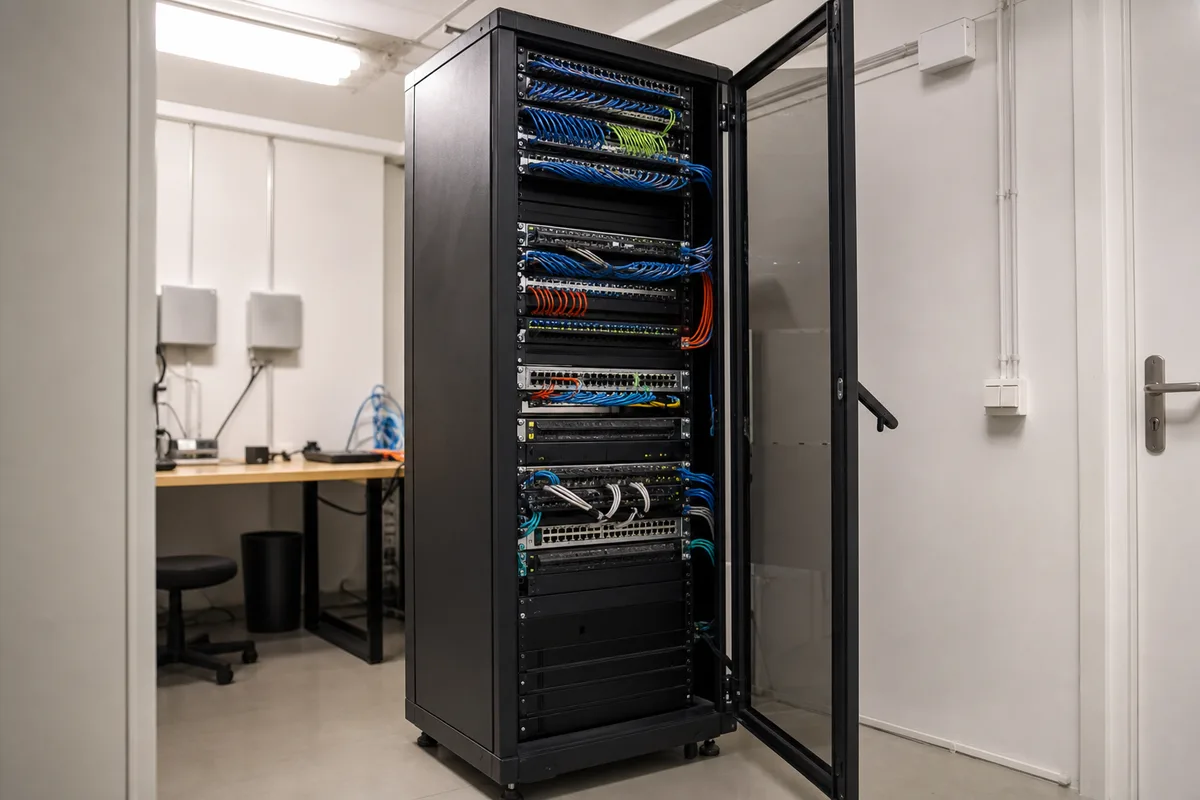

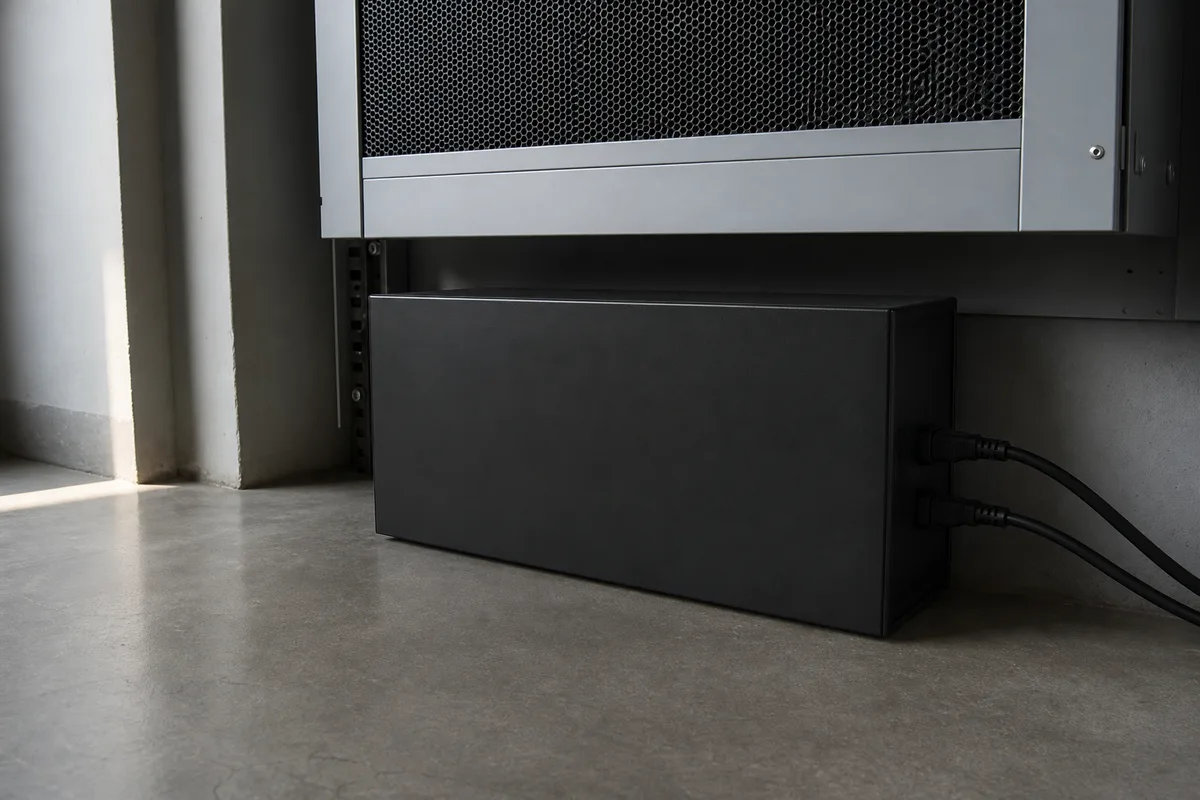

Le format se choisit avec le lieu d’installation. Un boîtier tour se glisse sous un bureau ou au pied d’un meuble. Un modèle rackable de 2U s’intègre dans une baie de brassage, en position basse pour abaisser le centre de gravité, avec un espace libre au-dessus tant les batteries plomb pèsent lourd et dégagent de la chaleur.

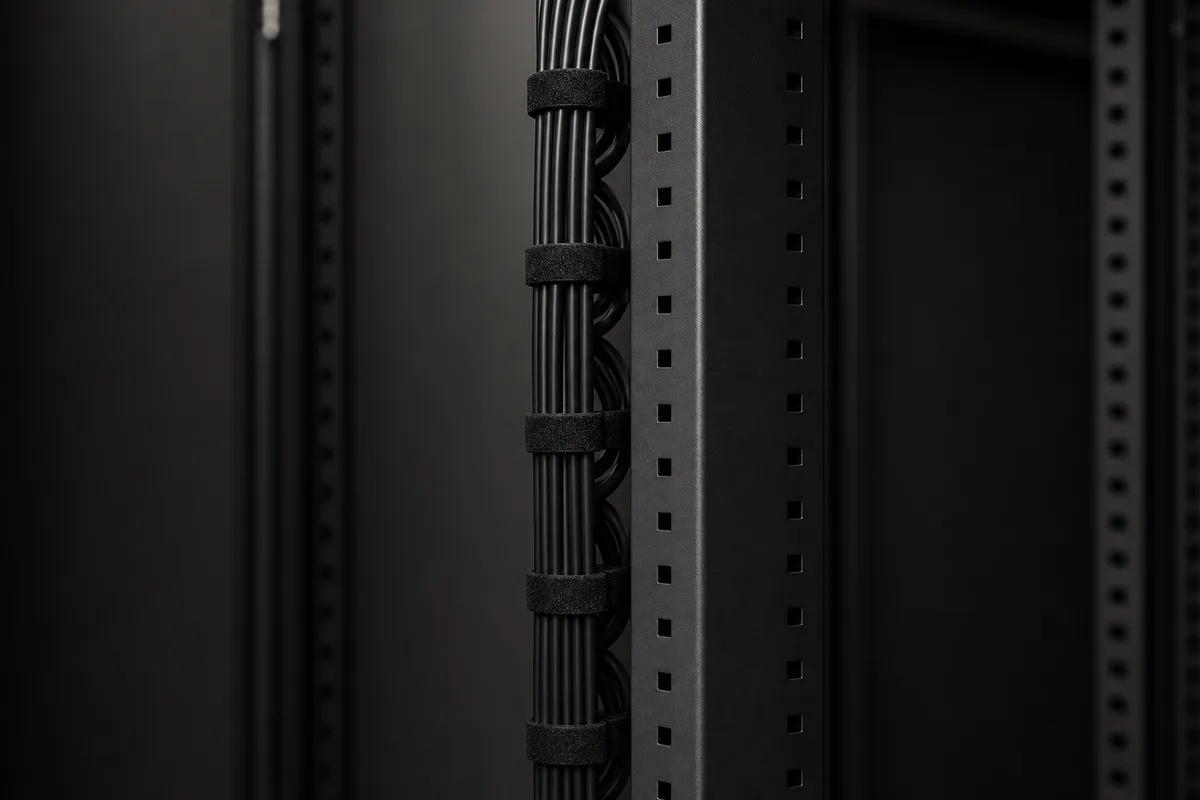

Le raccordement suit une règle simple : l’onduleur alimente un bandeau de prises rackable, lequel alimente les équipements. La multiprise domestique posée au fond de la baie annule le bénéfice de l’installation, parce que personne ne sait plus, six mois plus tard, ce qui est réellement secouru.
Côté installation électrique, prévoyez un circuit dédié depuis le tableau, avec une protection adaptée à la puissance de l’appareil. Ne chaînez jamais deux onduleurs l’un derrière l’autre : le second interprète la forme d’onde du premier comme un défaut et bascule en permanence sur batterie.
Le bruit mérite enfin une pensée. Les ventilateurs tournent en continu sur les modèles à double conversion, et l’alarme sonore se déclenche à chaque bascule. Un local technique fermé règle la question mieux qu’un placard non ventilé.
Les erreurs qui transforment l’onduleur en fausse sécurité
Les mêmes ratages reviennent sur presque toutes les installations reprises.
- Un onduleur sous-dimensionné, acheté sur ses volt-ampères sans vérifier les watts disponibles, qui se met en surcharge dès l’ajout d’une machine.
- Les serveurs secourus mais pas le switch ni la box opérateur : les données restent accessibles, personne ne peut les atteindre.
- L’appareil enfermé dans un placard sans ventilation, dont les batteries vieillissent deux fois plus vite que prévu.
- Aucun essai de décharge depuis la mise en service, avec un voyant vert qui entretient la confiance.
- L’agent d’arrêt jamais installé, ou installé puis rendu muet par une mise à jour du système.
- Le redémarrage automatique désactivé, qui transforme une coupure nocturne en matinée perdue.
- Une imprimante laser branchée sur la même prise, généralement par une personne pressée qui cherchait une prise libre.
- Des batteries en fin de vie remplacées par des références approximatives, sans respecter la tension et la capacité d’origine.
Par où commencer
Branchez un wattmètre en amont de votre baie et relevez la consommation à trois moments d’une journée ouvrée : au démarrage général, en pleine activité, et en fin de journée. Ces trois valeurs fixent votre puissance cible mieux que n’importe quelle addition théorique. Chronométrez ensuite une extinction complète de vos serveurs : le temps obtenu devient votre autonomie minimale. Deux mesures, une heure de travail, et le dimensionnement cesse d’être une hypothèse.
Questions fréquentes sur les onduleurs
Quelle puissance d’onduleur prévoir pour un serveur et une baie réseau ?
Mesurez la consommation réelle en watts plutôt que d’additionner les puissances imprimées sur les blocs d’alimentation, toujours majorées. Additionnez le serveur, le stockage, le switch avec la puissance qu’il transporte vers les bornes wifi et la téléphonie, puis la box opérateur. Convertissez ce total en volt-ampères en le divisant par le facteur de puissance annoncé, et ajoutez 20 à 30 % de réserve. Une petite baie de bureau tombe généralement entre 1 000 et 2 200 VA.
Un onduleur en ligne se justifie-t-il dans une petite entreprise ?
La classe en ligne, notée VFI dans la norme IEC 62040-3, alimente en permanence la charge à travers son convertisseur : aucun temps de transfert, sortie totalement découplée du réseau. Elle se justifie sur un serveur de production, une baie de stockage ou un site dont l’alimentation décroche souvent. Pour des postes de travail et un switch de bureau, la classe VI, qui régule la tension sans puiser dans la batterie, coûte moins cher et consomme moins.
Comment savoir si les batteries de l’onduleur doivent être remplacées ?
Le voyant de l’appareil ne suffit pas : son autotest interne valide la présence des batteries, pas leur capacité restante. Seul un essai de décharge sur charge réelle donne la réponse, en chronométrant l’autonomie obtenue et en la comparant à celle du premier essai. Une chute de moitié annonce un remplacement proche. Les fabricants d’onduleurs à batteries plomb étanches annoncent 3 à 5 ans dans les conditions recommandées, une durée que la chaleur du local raccourcit fortement.
